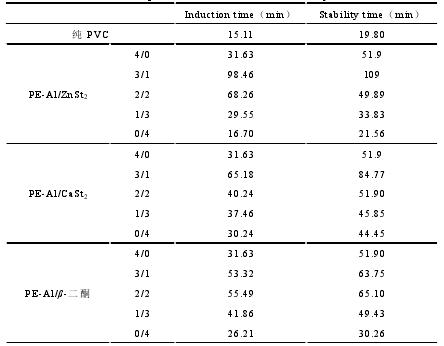

电导率测试法是测定热稳定剂协同作用的一种有效简便的方法，本文用电导率法测试了季戊四醇铝和ZnSt2、CaSt2以及β-二酮的协同作用，实验结果如图3-7和表3-8所示。

  从图中曲线可以看出，加热初期样品分解释放HCl的速度比较缓慢而随着稳定剂的消耗脱HCl的速度突然增加[51,52]。

  图3-7（I）是季戊四醇铝

和ZnSt2的复配电导率曲线，从曲线中可以看出纯PVC的诱导时间非常短，大约为15.11min，随着热稳定剂的加入诱导时间逐渐延长，然而当季戊四醇铝/ZnSt2比例为0/4时，热稳定剂对延长诱导时间作用不大，此比例时诱导时间仅延长了1.5min，约为16.7min，这说明ZnSt2的长期热稳定效果并不理想；随着季戊四醇铝含量的增加，诱导时间得到显著改善，当季戊四醇铝/ZnSt2比例为3/1时，诱导时间最长，与刚果红实验数据相符。

  图3-7（II）是季戊四醇铝和CaSt2的复配电导率曲线，从图中曲线可以看出诱导时间随着季戊四醇铝/CaSt2比例的增大而延长，当比例为3/1时诱导时间最长；比例为4/0时的诱导时间比0/4的诱导时间长；热稳定时间的增长趋势与诱导时间类似。

  图3-7（III）是季戊四醇铝和β-二酮的复配电导率曲线，从图3-7（III）和表3-8中可以看出，季戊四醇铝/β-二酮的诱导时间增长趋势和季戊四醇铝/CaSt2以及季戊四醇铝/ZnSt2略有不同，当比例为2/2时，诱导时间和热稳定时间最长，也即此比例时协同作用最好。

图3-7 180℃条件下水溶液的电导率随加热时间的变化曲线
